Описание товара

Набор для сборки автоколебательного мультивибратора на светодиодах — описание:

DIY

Набор для сборки автоколебательного мультивибратора на светодиодах

1.Особенности

Название: мигающий/мерцающий светильник

Тип: YSG-1

Операционной Напряжение: 3 ~ 9V

Размеры: 30*28 мм

2. Принцип работы

Поэтому может обнаружиться небольшое расхождение между настоящая выгода (возможность усиления) двух транзисторов, Q1 и Q2 и один из них будет зафиксировано какое-либо движение быстрее, чтобы начать цепь мигать. Если Q1 включается, во-первых, напряжение на коллектор будет очень близко к 0v и D1 загорится. В то же время, положительному C1 будет около 0v и минусовой провод также будет около 0v. Это поставит 0v на основе Q2 и Q2 будет выключен. Это означает, что светодиодный D2 не будет подсвечиваться.

C1 будет постепенно заряда (в противоположном направлении к своим полярности) через 10k резистор R2 и в тех случаях, когда основание Q2 см напряжение примерно 0,65 v, он начнет зафиксировано какое-либо движение.

Это снизит вольтаж на собиратель Q2 и сделать положительному C2 падения. Это приведет к тому, что отрицательные свинца C2 отказаться от также и уменьшения напряжения на основе Q1. После этого начнется, чтобы выключить Q1 и напряжение на коллектор вырастет.

Это позволит на более высокий уровень напряжения на основе Q2, и он будет зафиксировано какое-либо движение. Данное действие называется регенеративная действий в качестве одного из транзистор выключится и привести к другому по зафиксировано какое-либо движение. Это происходит в течение короткого времени, а также два транзистора замены. Это означает, что во-вторых светодиодный освещает и первый светодиодный не горит. На экране одни мигающие Частота зависит от стоимости C1, C2, R2 и R3.

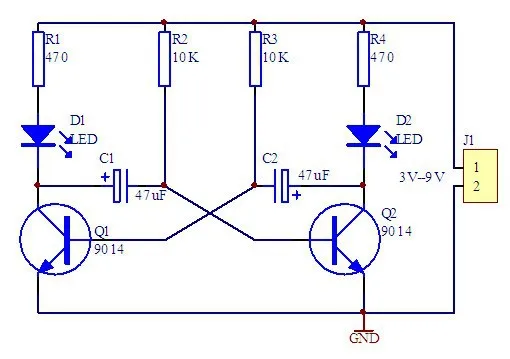

3. Электрическая схема

4. Список Компоненты

Наименование товара	Технические характеристики	Код	Кол-во
Резистор	470R	R1 R4	2
	10K	R2 R3	2
Постоянной ёмкости, универсальный конденсатор	47 мкФ/16V	C1 C2	2
Светодиодный	Ф5 прозрачный красный	D1 D2	2
Транзистор	9014	Q1 Q2	2
Концевая кабельная муфта	Американская классификация проводов 2р	J1	1
Печатная плата	FR-4 28*30 мм	1	1

Розничная цена
(при заказе от 1 ед.):

270.00 руб.
